M 1799 |
||||||||||||
|
Exzenterpflanzung |
||||||||||||

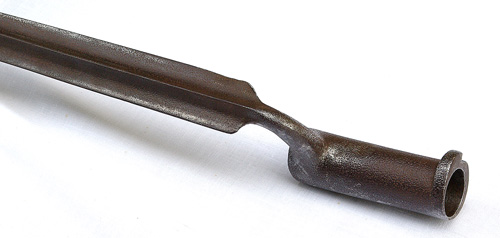

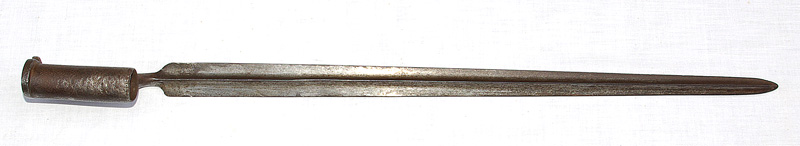

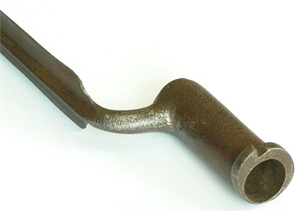

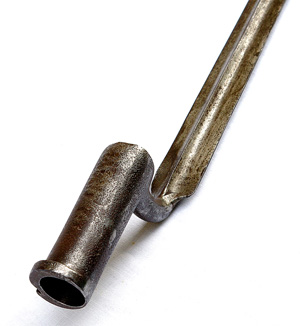

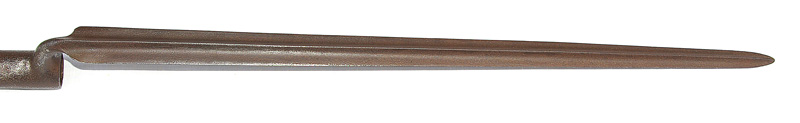

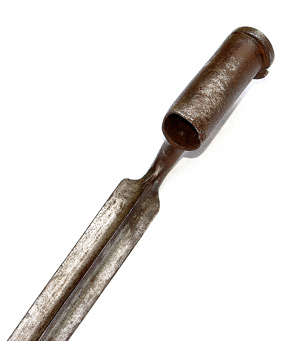

| Vierrippige Stichklinge. Die völlig geschlossene Dille hat weder Gang noch Sperrring. Am unteren Rand einen halbmondförmigen Ansatz (Exzenter) mit einem Einschnitt wie eine Kerbe. Beim Aufpflanzen greift in diesen Einschnitt eine Bajonetthaltefeder an der Laufunterseite des Gewehres. Diese ist spatenförmig und hat einen hakenartigen Vorderteil. Durch Drehung wird das Bajonett am Gewehr fixiert. | ||||||||||||
|
Gesamtlänge mit Scheide: 605 mm |
||||||||||||
|
|
||||||||||||
|
|
||||||||||||
|
||||||||||||
|
|
||||||||||||
|

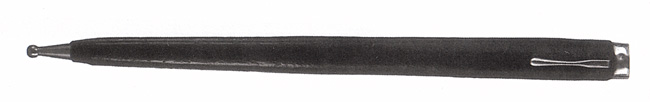

Die Beschläge der Holz- Lederscheide können sowohl aus Messing- als auch aus Eisenblech sein. |
||||||||||||
|
|
||||||||||||
