Haubajonett M 1849 mit Sperrringpflanzung

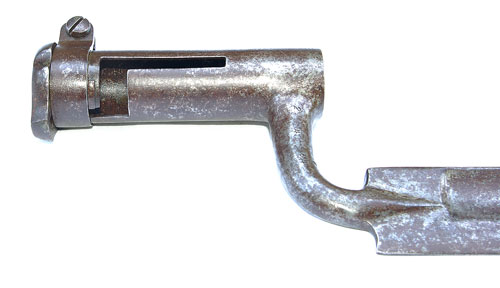

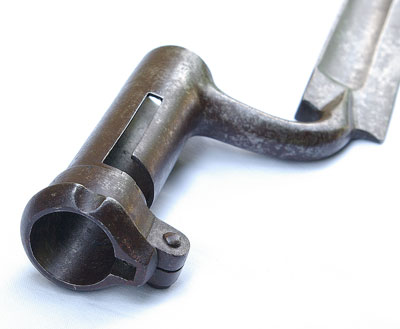

Klinge weist einen beidseitigen Hohlschliff auf. Die Dille ist im hinteren Teil mit einem Wulst verstärkt und hat einen über die Dillenmitte reichenden, rechtwinkelig abgesetzten Schlitz, mit dem sie über das Korn und ein Stöckel, welche an der rechten Laufseite angebracht ist, geschoben wird.

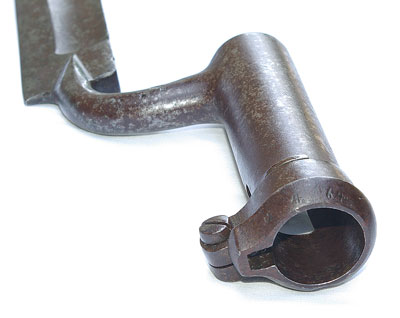

Der Sperrring wird von einer Klemmschraube zusammengehalten.
Während des Amerikanischen Bürgerkrieges (1861-1865) wurden viele dieser Bajonette in die USA exportiert.

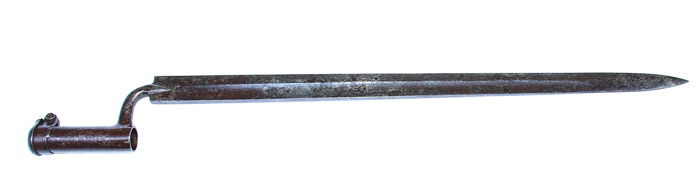

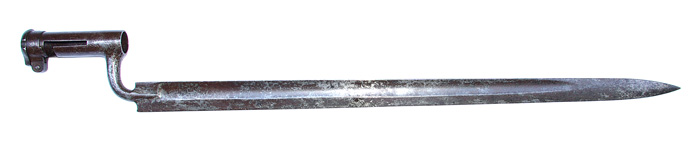

Gesamtlänge mit Scheide: 735 mm
Gesamtlänge ohne Scheide: 720 mm
Klingenlänge: 595 mm
Klingenbreite (max): 34 mm
Dillenlänge: 110 mm
Dillendurchmesser: 24 mm
Gewicht mit Scheide: 992 g
Gewicht ohne Scheide: 700 g

Scheide

Die Scheide ist aus Holz, mit Leder überzogen und hat Beschläge aus Eisenblech.
