S.M.S Szigetvár




Die kleinen Kreuzer


Der Typ des kleinen Kreuzers mit den Schiffen Zenta, Aspern, Szigetvár war für den Aufklärungs- und Sicherungsdienst konzipiert. Daher die hohe Geschwindigkeit von 21 Knoten, ein großer Aktionsradius von 3.800km/12kn und die relativ starke Bewaffnung.
Für Einsätze in Übersee war eine Hilfsbesegelung von 586 Quadratmetern vorhanden.
Die Torpedobewaffnung bestand aus schwenkbaren Breitseittorpedorohren im Rumpf.
Da die drei vorgesehenen Buganker sich als zu schwer herausstellten, wurden sie auf zwei reduziert.
Ein Gürtelpanzer war nicht vorhanden. Die Vitalbereiche waren jedoch durch ein leichtes Panzerdeck geschützt.
Die Bewaffnung kam bereits von der Firma Skoda.
Die Schiffe waren wegen dem schnellen technischen Fortschritt schnell veraltet. Im 1. Weltkrieg kamen sie wegen ihres geringen Gefechtswertes kaum zum Einsatz.


Szigetvár


Bauwerft: Seearsenal Pola
Stapellauf: 29.10.1900
Indienststellung: 30.9.1901
Länge: 97;88 m
Breite: 11,93 m
Tiefgang: 4,81m (voll ausgerüstet)
Verdrängung: 2.530 t
Maschinenanlage: 8 Yarrow Wasserrohr-Kessel mit 8Feuerungen;
15 atü Betriebsdruck;
2 stehende Vierzylinder 3fach Expansionsmaschinen
2 dreiflügelige Schrauben, D 3.440 mm
Leistung: 7.200 PSi (indizierte Pferdestärken)
Geschwindigkeit: 20,00 kn maximal

Panzerung: Deck vorne, achtern 12,5 + 12,5mm, Mitte25+25mm;        KdoT 25+25mm; Erker 35 mm, 12 cm Schilde 45 mm

Kohlevorrat: 485,9 t Steinkohle, od.400,2 t Briketts

Besatzung: ca. 290 Mann

Baukosten: 4.531.769


Bewaffnung:8x12cm L/40, -6° +20°
8x47mm L/44 Skoda SFK, -10° +20°
2x47mm L/33 Hotchkiss SFK, -20° +20°
2x8mm Mitrailleusen M93
2xTorpedorohre 45 cm
1905 Änderung der leichten Bewaffnung
6x47mm L/44 Skoda SFK, -10° +20°
2x47mm L/33 Hotchkiss SFK, -20° +20°
3x37mm Mitraileusen C/1900 Vickers
Ab 1917
8x12cm L/40, -6° +20°
8x47mm L/44 SFK
2x47mm L/33 Hotchkiss SFK, -20° +20°
2x8mm MGs M07/12, 1 in Ballonabwehrlafette
4x Torpedorohre 45cm
Dotierung pro Rohr: 20 Panzergranaten 12cm
100 Zündergranaten 12cm
30 Schrapnells 12cm
600 Zündergranaten 47mm
800 Stahlgranaten 47mm
100 Stahlgranaten 37mm
350 Zündergranaten 37mm
6 Torpedos 45cm L/5,2, davon 2 Übungstorpedos
2 Stück 6 KW Schuckert Scheinwerfer D 60cm
1 Stück 1,3 KW Schuckert Bootsscheinwerfer D 35cm




Der Schiffsname


Szigetvár war einmal eine wichtige Festung in Südungarn.
Ihre Bedeutung geht zurück auf den Abwehrkampf gegen die Türken.

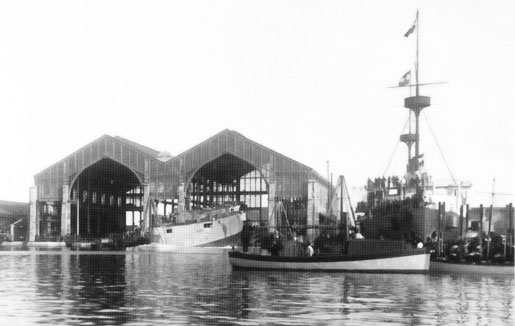

Stappellauf der SMS Szigetvar


Ehrengeschenk



Eine Delegation aus der Stadt Szigetvár brachte, anlässlich des
Stapellaufes in Pola, eine silberne Urne mit einem Säckchen Erde
aus der Festung. Der Verbleib dieser Urne ist unbekannt.


12 cm Geschütz L/40


Foto:Die Waffen der kuk Kriegmarine im Bild, Verlagsbuchhandlung Stöhr

Besteht aus einem Mantelringrohr aus Gussstahl. Es weist Parallelzüge von gemischtem Rechtsdrall und einen Rechts-Schnelllade-Flachkeilverschluss auf.
Bei der Lafette handelt es sich um eine Mittelpivot-Wiegenlafette bestehend aus der Wiege, dem Wiegenträger, dem Schutzschirm und dem Sockel.
Die Wiege ist aus Stahlguss hergestellt und verfügt über einen zylinderförmigen Hohlkörper der mit 2 Schildzapfen versehen ist. In diesem wird das Rohr des Geschützes in der Längsrichtung geführt.
Der Sockel trägt die Lafette samt Geschützrohr. Am Umfang des Sockels ist der horizontale Backszahnkranz für die Backsvorrichtung angebracht. Darunter befindet sich ein Teilkreis an dem man die Größe der Backsung in Graden ablesen kann.
Das Geschütz verfügt über eine hydraulische Bremse. Die Vorholvorrichtung ist symmetrisch zu beiden Seiten des Bremszylinders angebracht.
An der linken Seite ist der Visierbalken an der Wiege angebracht. Er enthält die Visiervorrichtung.
Auch die Höhen- und Backsvorrichtung befinden sich an der linken Seite der Lafette.

Die Geschützbedienung besteht aus:
Nr.1 Geschützführer, Nr.2 Verschlussmann, Nr.3 Aufsatzmann, Nr. 4 und Nr. 5 Lader und Hülsenmänner.


Konstruktionsjahr: 1896
Gewicht samt Verschluss: 2.118 kg
Gewicht des Schutzschildes: 1.340 kg
Rücklauf: 235 mm (normal)
240 mm (maximal)
Höhenrichtbereich: -6° +20°
Mündungsgeschwindigkeit: 690 m/sec
Kadenz: 6 Schuss/Minute
Dotierung pro Rohr: 150 Schuss (20 PzGr + 100 ZGr + 10 NShr + 20 SegmShr)
Geschoßgewicht: 23,75 kg
Patronengewicht: 33,88 kg
Durchschlagsvermögen: bei 5.000 m 107 mm
bei 7.500 m 82 mm
bei 10.000 m 62 mm
Reichweite: bei 5°50´ ca. 5000 m
bei 12°15´ ca. 7.500 m
bei 21°57´ ca. 10.000


Unternehmungen
1899
26.5.   als Kreuzer C, Ersatz Fasana im Seearsenal Pola auf Kiel gelegt;
1900
29.10.   Stapellauf im Seearsenal Pola
1901
3.-9.9.   gedockt
30.9.   in Dienst gestellt; Missionsreise nach Nordamerika und Nordeuropa
10.- 16.10   Gibraltar
16./17.10   Tanger
20.-22.10.   Funchal/Madeira
1.-8.11.   Bridgetown/Barbados
9.-12.11.   Port Castries/St. Lucia
12.-15.11.   Fort de France/Martinique
16.-21.11.   Pointe á Pitre/Guadeloupe
23.-26.11   La Guaira/Venezuela
27.-29.11.   St. Anna/Curacao
1.-3.112.   Cartagena
4.-7.12.   Colon
8.-13.12.   Limon Bay/Costa Rica
13./14.12.   Greytown
16.-28.12.   Kingstown/Jamaica
29.12.-
1902
1.1.   Port au Prince/Haiti
2.-7.1.   Santiago de Cuba/Kuba
11.-25.1.   Vera Cruz
29.1.-12.2.   New Orleans
13.-16.2.   Pensacola
18.-21.2.   Key West
21.2.-2.3.   Havanna
2.-5.3.   Matanzas
7.-16.3.   Charleston
19.-27.3.   Grassy Bay/Bermudas
30.3.-2.4.   Norfolk
2.-5.4.   Annapolis
5.-9.4.   Baltimore
10.-25.4.   New York
25.-28.4.   New Haven
28.4.-1.5.   New London
2.-6.5.   Boston
7.-12.5.   Halifax
22.-29.5.   Cherbourg
30.5.-6.6.   Rotterdam
6.-12.6.   Amsterdam; Teilnahme am Stapellauf des holländischen Panzerschiffes HERTOG  HENDRIK;
14.6.   Wilhelmshaven
15.-21.6.   Hamburg
24.-30.6.   Spithead, Krönungs-Flottenparade wegen Erkrankung des englischen Königs abgesagt
2-14.7.   Kiel, Teilnahme an der Kieler Woche, Besichtigung durch Kaiser WilhelmII.
15.-20.7.   Danzig/ Neufahrwasser
22.7.-1.8.   Kronstadt, Besichtigung durch Zar Nikolaus
2.-8.8.   Stockholm
9.-13.8.   Kopenhagen
13.-15.8.   Marstrand, Hoflager des schwedischen Königs an Bord seiner Yacht DROT
16.-22.8.   Bergen
24.-29.8.   Leith/Edinburgh
5.9.   Brest
7.-12.9.   Lissabon
12.-17.9.   Cadiz
19.-21.9.   Algier
25.-30.9.   Gravosa
1.10.   Pola ein, abgerüstet und am 5.10. außer Dienst gestellt; Mitte November Funkstation in der bbd.
    acherten Brotlast eingebaut.
1903   Eskadre, Torpeoflotillie
16.6.-15.9..   Sommer Eskadre, II. Division
19.-24.7.   Fiume
14.-22.8.   mit der Eskadre in Triest
16.-19.9.   Bekomplimentierung der in Pola zu Besuch weilenden griechischen Schlachtschiffe PSARA,
    HYDRA und SPETSAI
30.9.   Teilnahme am Stapellauf ERZHERZOG  KARL in Triest
1904   in Reserve, Einbau einer Fundkstation,
ab 5.11.   an Stelle der beschädigten KAISERIN UND KÖNIGIN MARIA THERESIA zur Eskadre
1905
1.1.-15.6.   Eskadre, Torpedobootflottile; mit der Eskadre und SATELLIT Levantekreuzung
1.2.   Pola aus
3./4.2.   Hydra
5.-16.2.   Piräus
16.-18.2.   Syra
18.-20.5.   Skiathos
20.2.-8.3.   Saloniki
9.-13.3.   Kavalla
13.-17.3.   Mudros/Lemnos
17.-20.3.   Port Yero/Myilene
20.3.   Smyrna
22.-25.3.   Konstantinopel
26.3.-6.4.   Smyrna
6./7.4.   Scalanova
7./8.4.   Port Skala/Patmos
8.-10.4.   Simi
10.-12.4.   Makri
13.4.   Spinalonga/Kreta
13.-16.4.   Rethymnon/Kreta
17.-18.4.   Argóstoli/Kefallonia
18.-20.4.   Durazzo
21.-22.4.   Luka Grossa
22.4.   Pola ein
21.5.   mit der Eskadre Teilnahme am Stapellauf ERZHERZOG  FREDINAND  MAX in Triest
15.6.-15.9.   Sommer-Eskadre, der I. Schweren Division zugeteilt; gemeinsam mit SANKT  GEORG
    k.u.k. Flottenabteilung für die Levante
19.11.   Pola aus;
19./20.11   Tajer
22.11.   Piräus, Vereinigung mit der internationalen Demonstrationsflotte
26./27.11   Mytilene, Landungsdetachement ausgeschifft, Besetzung des türkischen Zoll- und des Telegrafenamtes
28.11   Piräus
29.11.-3.12.   Mytilene
4.12   vor Lemnos fahrunfähigen fr. Zerstörer DARD in Schlepp und nach Piräus
5.-12.12.   Lemnos, internationales Landungsdetachement ausgeschifft
13:/14.12.   Piräus
15.-17.12   Lemnos
18.12   Mytilene
19.12   Piräus, Auflösung der internationalen Eskadre; Passage durch den Kanal von Korinth
20.12.   Patras, Vereinigung mit SANKT  GEORG
22.12.   Pola ein; Eskadre
1906
1.1.-15.6.   Eskadre, Torpedoflotille
15.6.-20.9.   Sommereskadre, Führerschiff der Torpedoflotille
20.-23.7.   40-Jahr-Gedenkfeier in Lissa
24.7.   beim Einlaufen Sebenico bei Spitze Zenizna Grund berührt, Schraubenflügel gebrochen
30.7.-3.8.   Pola, zur Reparatur gedockt
12.-19.9.   See- und Landungsmanöver bei Gravosa, in Anwesenheit von Erzherzog Franz Ferdinand,
    danach Flottenparade im Kanal von Calamotta; Eskadre
1907   Eskadre, der I.Schweren Divsion zugeteilt; wegen Missionsfahrt: Generalreparatur des Kessel-
    und Machinenkomplexes, Versetzung der Torpedorohre nach achtern, Adaptierung der
    Wohnräume und des Spitals; Ablösungstransport für Ostasien
1.3.   Pola aus
6.3.   Port Said
7.3.   Suez
12.-14.3.   Ssteamer Point/Aden
22.-25.3.   Colombo
31.3.-5.4.   Singapur, dort Stabswechsel mit KAISER  FRANZ  JOSEF I., Tropenvögel und Affen für die
    Menagerie des Tiergarten Schönbrunn eingeschifft
12.-14.4.   Colombo
22.-24.4.   Steamer Point/Aden
29.4.   Suez
30.4.-1.5.   Port Said
4.5.   Teodo
7.5.   Pola ein
15.6.-15.9.   Sommer Eskadre, der Torpedoflotille zugeteilt
1908   außer Dienst gestellt
1909   außer Dienst gestellt
1910   Stationsschiff Levante
2.1.   Pola aus, im Schlepp die neue Automouche der k.u.k. Botschaft in Konstantinopel,
    die Botschaftsyacht YO (II)
7.1.   Zea
9.1.   Syra
12.-14.1.   Canakkale/Dardanellen
12.1.   Botschaftsyacht YO (II) in der Sari Siglar Bucht/Dardanellen an das k.u.k. Stationsschiff in
    Konstantinopel , TAURUS, übergeben
14.-16.1.   Dedeagasch
16./17.1.   Thassos
17./18.1.   Kavalla
19.-22.1.   Mytilene
22.1.-14.2.   Smyrna
14./15.2.   Chios
16.-21.2.   Vathy/Samos
21.2.   Hilfeleistung für vor Smyrna gestrandeten Lloyddampfer BUCOVINA
22.-26.5.   Smyrna
6.-8.3.   Marmaris
7.3.   mit der Levante Eskadre vereinigt: 3 Schlachtschiffe der ERZHERZOG  KLASSE
10./11.3.   Mersin
12.3.   Alexandrette
13.-29.3.   Beirut
30.3.-6.4.   Jaffa
7./8.4   Sidon
8./9.4.   Sur
9.-13.4.   Haifa
13./14.4.   Jaffa
14.-19.4.   Haifa
19./20.4.   Jaffa
21.-24.4.   Beirut
24.4.   Junyieh
24.-26.4.   Tripoli di Soria
26.4.   Latakia
25.-28.4.   Famagusta/Zypern
30.4.-1.5.   Rhodos
2.-6.5.   Vathy/Samos
6.-14.5.   Saloniki
17.-23.5.   Smyrna
29.5.   Teodo
1.6.   Pola ein
15.6.-15.9.   Eskadre, Kreuzerflottile
15.-23.9.   eingedockt, Levante Stationsschiff in Smyrna
28.9.   Pola aus
1./2.10.   Insel Gaidaro
3.-22.10.   Smyrna
23.10.   Cesme, Sighajik
26.-31.10.   Vathy/Samos
31.10.-2.11.   Chuluk
2.- 4.11.   Bodrum
4./5.11.   Keramos
5.-7.11.   Gallipoli/Gyökabad
7.-10.11.   Kos
10./11.11.   Kalymnos
11./12.11.   Vathy/Samos
13.19.11.   Smyrna
20.11.   Mytilene
21.11.-10.12.   Saloniki
10.-17.12.   Kavalla
18.12.   bis
1911   13.1. Smyrna, aus zur Heimreise
16./17.1.   Mytilene
18.-20.1.   Kykoni
20./21.1.   Tinos
22.1.-8.2.   Piräus; Passage durch den Kanal von Korinth
10.-12.2.   Patras
13.-15.2.   Zante/Zákynthos
15.-19.2.   Argostóli/Kefyllonia
20. - 26.2..   Korfu
27./28.2.   Teodo. Übergabe der Agenden des Levanteschiffes an KAISERIN  UND  KÖNIGIN  MARIA
    THERESIA
28.2.   Pola ein
31.2.   Abrüstungsmusterung
13.3. - 7.4.   Erzherzog Franz Ferdinand für die Dauer seines Aufenthaltes auf Brioni zu Verfügung gestellt.
1.6. - 31.8.   Sommer Eskadre, Torpedoflottille
24.6.   mit der gesamten Eskadre Teilnahme am Stapellauf VIRIBUS  UNITIS in Triest
23.8.   Teilnahme an den Flottenoperationen der Landungsübungen in Dalmatien bei der roten Partei
    (Verteidiger); Reserve Eskadre; wegen Missionsfahrt Instandsetzung des Maschinenkomplexes
1912   Ablösungstransport für Ostasien
1.1.   Pola aus
6.-8.1.   Port Said
13./14.1.   Steamer Point/Aden
23./24.1.   Colombo
31.1.-1.2.   Singapur
7.-9.2.   Hongkong
12.-14.2.   Shanghai, dort Wechsel des Stabes und der Bemannung mit KAISER  FRANZ  JOSEF I.
17.-21.2.   Hongkong
26.2.   Singapur
28.2.   Sabang/Sumatra
4.-6.3.   Colombo
13./14.3.   Steamer Point/Aden
19.3.   Suez
20./21.3.   Port Said
26.3.   Pola ein; Beischiff der Schiffsjungenschule Sebeneco; Übungskreuzung
12.5.   Cattaro aus
14.-16.5.   Argostóli/Kefallonia
17.5.   Vathy/Ithaki
17.-20.5   Patras
21.-24.5.   Korinth
25.5.   Ithea
26.-28.5.   Zante/Zákynthos
28.-30.5.   Katakolon
15.6.-15.8.   Eskadre
1913   Einbau einer neuen Funkstation; Stationsschiff Levante zur Ablösung KAISERIN  ELISABETH
10.6.   Pola aus
15.6-24.9..   Konstantinopel
25.-27.9.   Besiktas
27.9.-1.10.   Smyrna
3.-5.10.   Adalia
6.-8.10.   Mersin
9.-11.10.   Alexandrette
11.-13.10.   Lanarka/Zypern
14./15.10.   Tripoli di Soria
15.10.-3.11.   Beirut
4.11.   Saida und Haifa
5./6.11.   St. Jean d´Acre/Akkon
7.-10.11.   Jaffa
11.-14.11.   Port Said
15.11.-3.12.   Alexandria
5.-10.12.   Makri
10.-14.12.   Marmaris
15.-17.12.   Bucht von Gökova
19.-22.12.   Vathy/Samos
23.12.   bis
1914   25.1. Smyrna
26.1.-11.2.   Syra
13.-27.2.   Teodo
28.2.   Pola ein
9.3.   Pola aus
10.-13.3.   Castelnuovo/Bocche
13./14.3.   Durazzo
14.3.   Teodo/Bocche
15.4.   Pola
17.4.-8.5.   Durazzo
9.-11.5.   Teodo/Bocche
11.5.-9.6.   Durazzo
9.-11.6.   Teodo/Bocche
11./12.6.   Cattaro
12.-19.6.   Durazzo
22.6.-6.7.   Smyrna
    bei Kriegsausbruch 1. Kreuzerdivision der Kreuzerflotille,
19.-31.7.   Missionsschiff in Valona
1.8.   Cattaro ein
8.8.   gemeinsam mit ZENTA Beschießung der Radiostation von Antivari
24.8.   Beschießung der Zupa (12 Schuss 12 cm)
9.9.   Vorstoß gegen Budua und Beschießung gemeinsam mit MONARCH und PANTHER
16.9.   Beschießung von Krstác und Zandjedovo
17.9.   gemeinsam mit MONARCH, gesichert von ULAN, STREITER, SCHARFSCHÜTZE,
    USKOKE und TB 13, TB 15, TB 64 F, TB 66 F, TB 70 F, Beschießung von Budua  und der
    Radiostation von Volovica
1915
2.4.   Cattaro aus
3.4.   Pola ein
9.-16.4.   eingedockt zur Reparatur der Thrustlager
22.4.   Probefahrt
23.5.   abends Auslaufen mit der Flotte zur Beschießung der italienischen Ostküste, Sicherung des Gros
    00.25 Uhr Abwehr des italienischen Luftschiffes CITTA  DI  FERRARA (7Schuss 12cm,
    6 Schuss 47mm)
24.5.   11:20 Uhr Pola ein
12.6.   Inspektion durch Thronfolger Erzherzog Karl Franz Josef
18.6.   gemeinsam mit ST. GEORG, gesichert von TB 57 T, TB 58 T, TB 63 T, TB 64 F, TB 67 F,
    TB 69 F, TB 75 T, TB 79 T, Beschießung von Rimini, Pesaro und Metauro, ein in Lussinpiccolo
19.6.   Pola ein
9.12.   Fliegerdeckung für Luftangriff auf Ancona
1916
17./18. 1.   Fliegerdeckung für Luftangriff auf Ancona
21.1.   zur Hülsenerprobung 12 Schuss über den Wellenbrecher von Pola gefeuert, Ende Juni Einbau
    von 2 TR 45 cm schwenkbar an Oberdeck
1917
9.-16.5.   gedockt
23.-26.5.   Verlegung in die Bocche mit zwei Aufenthalten
15.6.   Barrikadenwachschiff im Austausch für die nach Pola einrückende ZARA
20.8.   Kommandant FrgKpt Burstyn an Bord verstorben
15.-17.11.   mit TB 62 T, TB 63 T, TB 60 T nach Pola eingerückt, am selben Tag abends weiter nach
    Triest, gesichert durch TURUL und TB 61 T
1918
13.3.   nach Pola eingerückt
14.3.   zum Wohn- und Zielschiff des Torpedokommandos bestimmt, Beischiff S.M.S. ALPHA
15.3.   außer Dienst gestellt, bei Kriegsende in Pola
1920   im Januar von den alliierten Marinedelegationen in Paris Großbritannien zugesprochen;
    an italienische Firma in Portoferraio/Elba zum Abwracken verkauft.



Quelle: Erwin Sieche, Kreuzer und Kreuzerprojekte der k.u.k. Kriegsmarine










www.heeresgeschichten.at
