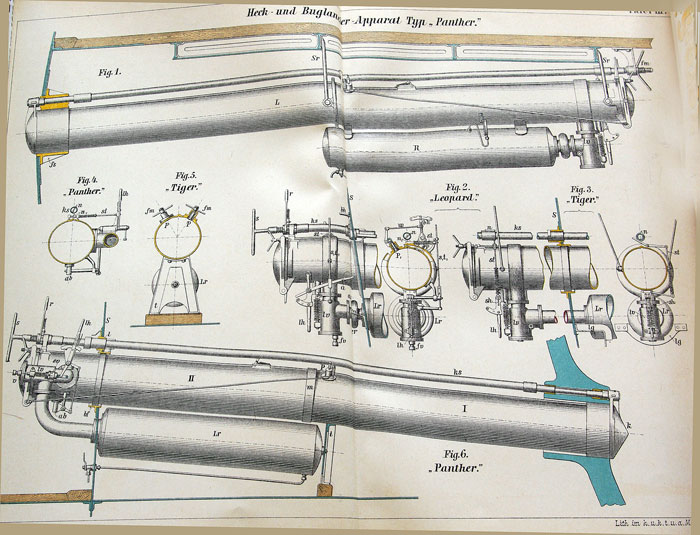

35 cm Hecklancierapparat |
|
Typ «Panther» |
|
Tafel III |
|
Dieser Apparat ist unter
einem Depressionswinkel von ungefähr 2 1/2° in das Heck des Schiffes
eingebaut und mit den für die Lancierung von 35 cm Torpedos mit
Luftimpuls nöthigen Accessorien versehen. Das Lancierrohr L besteht aus zwei Theilen, die durch Flantschen und Schrauben miteinander verbunden sind. Der Vordertheil ist in einem in die Bordwand eingesetzten Bronzestutzen fs gelagert; überdies verbinden vier Streber Sr das Lancierrohr mit den Deckbalken des Schiffes. Die Verschlussthüre, Kappe und Kappenstange sind von normaler Construction. Die Bethätigung der Kappe erfolgt mittels Flügelmutter fm und Kappenkurbel. Das Lancierreservoir R ist unterhalb des Lancierrohres mittels Pratzen an demselben befestigt und in der üblichen Weise mit Wasserablasshahn und Manometer versehen. Das Lancierventil lv, das Lanciergestänge und die Sicherheitsvorrichtung sind analog jenen des Buglancierapparates S. M. Schiff «Tiger». Die Antriebsvorrichtung besteht aus dem normalen Antriebshaken, die Pressvorrichtung aus den gewöhnlichen Pressbacken, die beim Öffnen der Verschlussthüre desactiviert, beim Schließen derselben activiert wird. |
|
Lancierdaten. |
| a) Einstellungen am Apparate: Füllung des Lancierreservoirs: 4 1/2 Atmosphären. b) Einstellungen am Torpedo: Arretierung des Horizontalsteuers: 0. Dauer der Arretierung: 0. |
|
Tafel III |
|
|
